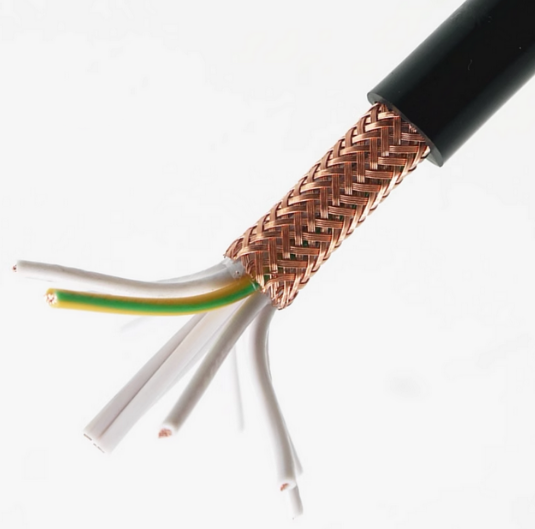

控制电缆屏蔽层接地规范要求

控制电缆屏蔽层接地规范要求

1. ‌屏蔽层接地方式选择‌

• ‌计算机监控系统模拟信号回路‌：屏蔽层应采用‌集中式一点接地‌，避免两点或多点接地，防止地电位差干扰‌。

• ‌电磁感应干扰较大时‌：宜采用‌两点接地‌（如开关场与控制室两端接地），以增强抗干扰能力‌。

• ‌静电感应干扰较大时‌：可采用‌一点接地‌，减少地环流影响‌。

• ‌双重屏蔽电缆‌：内屏蔽层一端接地，外屏蔽层两端接地‌。

2. ‌特殊场景要求‌

• ‌集成电路/微机保护回路‌：屏蔽层应在开关场与控制室‌同时接地‌，确保信号稳定性‌。

• ‌低频低电平信号（如热电偶）‌：屏蔽层应在信号源侧或电路接地处‌单点接地‌‌。

• ‌电力线载波同轴电缆‌：屏蔽层需‌两端接地‌，并敷设截面≥100mm²的铜导线并联接地‌。

3. ‌接地技术细节‌

• ‌接地电阻‌：需保证低阻抗连接，避免过长接地线‌。

• ‌禁止行为‌：

• 不得用备用芯替代屏蔽层接地‌。

• 避免与其他设备接地回路形成干扰‌。

• ‌暂态电流防护‌：两点接地时需确保屏蔽层不被烧熔‌。

4. ‌标准依据‌

• ‌GB 50217-2007‌：明确电力电缆金属层必须直接接地，控制电缆屏蔽层接地方式需符合干扰类型选择‌。

• ‌DL/T5136-2012‌：规定计算机监控系统信号电缆屏蔽层单点接地，双重屏蔽分层接地‌。
