双重屏蔽电缆如何接地？

双重屏蔽电缆接地规范

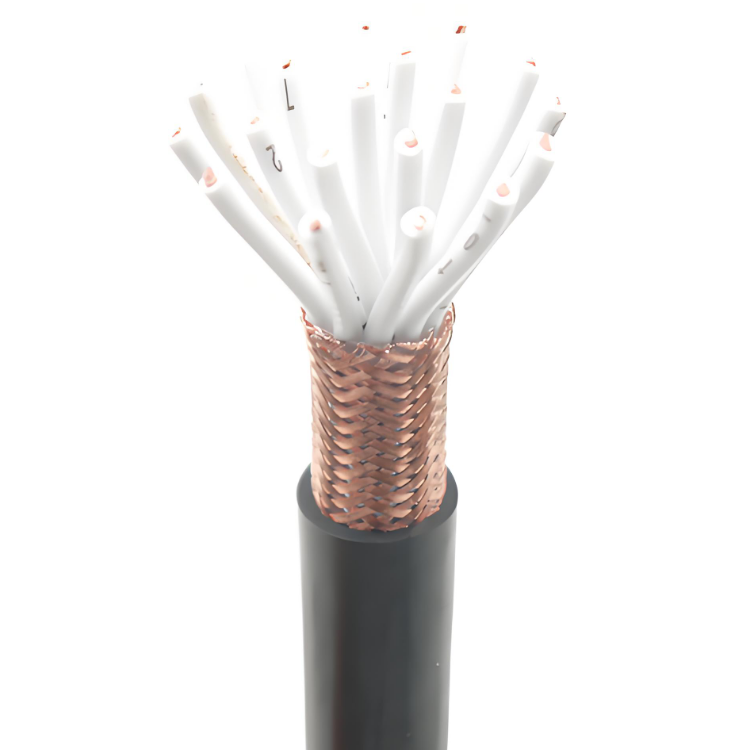

双重屏蔽电缆（如内层铝箔+外层金属编织网）的接地需根据干扰类型和系统要求分层处理，具体规范如下：

1. ‌接地方式选择‌

• ‌内屏蔽层（铝箔）‌：采用‌单点接地‌（通常接信号源端或弱电设备端），避免地环路干扰‌。

• ‌外屏蔽层（金属编织网）‌：采用‌两端接地‌（开关场与控制室均接地），增强抗电磁干扰能力‌。

2. ‌典型应用场景‌

• ‌微机保护/继电保护回路‌：内屏蔽层在开关场单点接地，外屏蔽层在开关场和控制室两端接地‌。

• ‌计算机监控系统‌：内屏蔽层集中一点接地，外屏蔽层两端接地（如DL/T 5136-2012要求）‌。

• ‌高频信号传输‌：外屏蔽层两端接地以泄放高频干扰，内屏蔽层单点接地防止低频干扰‌。

3. ‌施工注意事项‌

• ‌接地线截面积‌：外屏蔽层接地线需≥4mm²铜导线，确保低阻抗导通‌。

• ‌避免短路‌：内、外屏蔽层间需保持电绝缘，禁止直接短接‌。

• ‌暂态电流防护‌：外屏蔽层两端接地时，需确保接地线能承受短路电流冲击‌。

4. ‌标准依据‌

• ‌GB 50217-2007‌：双重屏蔽电缆应分层接地，内屏蔽单点、外屏蔽两点‌。

• ‌DL/T 5136-2012‌：明确双层屏蔽电缆的接地方式及抗干扰要求‌。

5. ‌常见错误‌

• ‌备用芯替代接地‌：禁止用备用芯线代替屏蔽层接地‌。

• ‌接地不完整‌：屏蔽层断裂或未全程覆盖会显著降低屏蔽效果‌。
